公司名稱：北京普特儀表成套廠
會員級別：免費會員

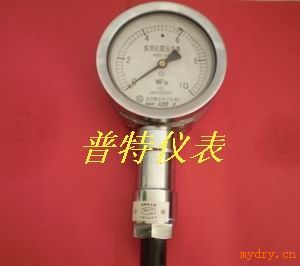

KBY-1A型壓力表，主要與水泵、泥漿泵、排污泵等各類工程施工泵配套使用。

可供地質、煤炭、冶金、化工、水電、輕工、環保及工程施工系統，在生產過程中測量泵壓以及壓力變化。

該表具有以下特點：

1.耐震性能良好。并能承受測量范圍內的瞬間壓力沖擊；

2.良好的阻尼特性。可測量脈動介質的瞬間壓力平均值；

3.防“堵”性能優異。對高粘度、易結晶、含顆粒狀和纖維纖維狀物質以及油污等復雜介質，具有較強的適應性；

4.儀表采用全密封結構，可在高濕度、粉塵、污濺以及淺水中等惡劣環境中工作；

5.全金屬外殼體和器件，堅固可靠；

6.外形美觀，度盤清晰。

二、主要參數

1.表頭公稱尺寸φ116（整體幾何尺寸116X234X54）

2.系列產品測量范圍及精度等級

測量范圍MPa	精度等級
0-1、0-1.6、0-2.5、0-4、0-6、0-10、0-16、0-25、0-40、0-60	1.6

3.工作環境溫度-10~45°C

  相對濕度≤90%

4.介質脈動頻率20~50次/分

5.環境震動頻率≤25HZ；

  震幅范圍±0.5mm

6.安裝螺紋M20X1.5

三、結構及工作大原理

KBY-1A型壓力表，由介質轉換器（或稱隔離器）和表頭組成。

介質轉換器主要組件有：器體、橡膠隔膜（隔膜上部充20#機油或不同粘度的甲基硅油為工作油，使隔膜形變呈Ω狀）、注油接頭、安裝接頭等；表頭由彈簧元件、傳動機構、度盤、阻尼器以及殼體組成。表頭內腔充粘度為300-500cs的甲基硅油。

被測介質的壓力推動隔膜，介質轉換器中的工作油以同等壓力使彈簧元件自由產生相應的位移，經傳動機構，表針旋轉指示出被測介質的壓力值。

四、使用注意事項

1.被測介質壓力應不大于所選用儀器測量上限的3/4；

2儀表垂直安裝為宜；

3.使用過程中，嚴禁拆動各零、部件；

4.若出現表頭內腔充油漏失嚴重或介質轉換器內工作油滲漏，以及隔膜破裂等情況，就及時停用；

5.開箱后的儀表應存放在下述環境中保管；

（1）環境溫度+5~40°C

（2）相對濕度≤85%；

（3）空氣中不應含有腐蝕性氣體和雜質；

    6.存放一年以上的儀表，啟用前應進行檢測。

該表具有以下特點：

1.耐震性能良好。并能承受測量范圍內的瞬間壓力沖擊；

2.良好的阻尼特性。可測量脈動介質的瞬間壓力平均值；

3.防“堵”性能優異。對高粘度、易結晶、含顆粒狀和纖維纖維狀物質以及油污等復雜介質，具有較強的適應性；

4.儀表采用全密封結構，可在高濕度、粉塵、污濺以及淺水中等惡劣環境中工作；

5.全金屬外殼體和器件，堅固可靠；

6.外形美觀，度盤清晰。

二、主要參數

1.表頭公稱尺寸φ116（整體幾何尺寸116X234X54）

2.系列產品測量范圍及精度等級

3.工作環境溫度-10~45°C

  相對濕度≤90%

4.介質脈動頻率20~50次/分

5.環境震動頻率≤25HZ；

  震幅范圍±0.5mm

6.安裝螺紋M20X1.5

三、結構及工作大原理

KBY-1A型壓力表，由介質轉換器（或稱隔離器）和表頭組成。

介質轉換器主要組件有：器體、橡膠隔膜（隔膜上部充20#機油或不同粘度的甲基硅油為工作油，使隔膜形變呈Ω狀）、注油接頭、安裝接頭等；表頭由彈簧元件、傳動機構、度盤、阻尼器以及殼體組成。表頭內腔充粘度為300-500cs的甲基硅油。

被測介質的壓力推動隔膜，介質轉換器中的工作油以同等壓力使彈簧元件自由產生相應的位移，經傳動機構，表針旋轉指示出被測介質的壓力值。

四、使用注意事項

1.被測介質壓力應不大于所選用儀器測量上限的3/4；

2儀表垂直安裝為宜；

3.使用過程中，嚴禁拆動各零、部件；

4.若出現表頭內腔充油漏失嚴重或介質轉換器內工作油滲漏，以及隔膜破裂等情況，就及時停用；

5.開箱后的儀表應存放在下述環境中保管；

（1）環境溫度+5~40°C

（2）相對濕度≤85%；

（3）空氣中不應含有腐蝕性氣體和雜質；

    6.存放一年以上的儀表，啟用前應進行檢測。
