中文字幕国产,我们的2018在线观看免费高清,日本精品一区二区三区高清,真人无码国产作爱免费直播

　　在石膏制品生產(chǎn)中煅燒過程是控制產(chǎn)品質(zhì)量的關(guān)鍵環(huán)節(jié)，東大粉體推出的一步法、二步法工藝，斯德煅燒爐，斯德干燥機，內(nèi)外熱式沸騰爐是適用于不同熱源方式，適用于不同產(chǎn)品方式的工藝方法與設(shè)備，形成了完善的工業(yè)化系統(tǒng)。在選擇煅燒系統(tǒng)時，要考慮生產(chǎn)產(chǎn)品的用途，當?shù)氐臒嵩础㈦娏�條件，自動化程度，生產(chǎn)規(guī)模等，而確定煅燒方式及配套系統(tǒng)。

　　
　　一步法煅燒工藝系統(tǒng)
　　由東大粉體公司研究設(shè)計的斯德煅燒爐，是集干燥、煅燒、打散一機完成的高效率設(shè)備，也稱為一步法工藝設(shè)備，主要適用于以煤、煤氣、天然氣為熱源，利用燃后氣體進行直接加熱，煅燒石膏。
　　工藝過程：欲煅燒的石膏原理由送料機送入改煅燒爐內(nèi)，在機械分散力和燃氣產(chǎn)生的熱風作用下，物料經(jīng)過分散、干燥、煅燒、強速均化過程，煅燒后的石膏由排料口排出。尾氣經(jīng)捕集收塵后排出爐外，收集后的石膏經(jīng)輸送進入儲倉

工藝設(shè)備特點
　　自動化控制，溫度變化范圍小，產(chǎn)品質(zhì)量穩(wěn)定。
　　直接用于濕物料生產(chǎn)，集干燥、煅燒、打散于一體，運行成本低，產(chǎn)品級配合理。
　　干燥、煅燒時間可調(diào)，有利于凝結(jié)時間調(diào)整。
　　適應(yīng)用規(guī)模連續(xù)化生產(chǎn)，熱源可采用多種方式，可采用直接或間接加熱煅燒，也可使用電廠工業(yè)煙氣尾氣做熱源。

斯德煅燒爐系統(tǒng)示意圖

1.進料口 2.煅燒爐 3.捕集器 4.出料口 5.料倉









1.熱源 2.進料口 3.進料 4.斯德干燥機 5.沸騰爐 6.儲倉




　　由我公司同華能武漢陽邏電廠合作。制定了年產(chǎn)10萬噸硫石膏生產(chǎn)線工藝與設(shè)備。是國內(nèi)在電力行業(yè)*條年產(chǎn)10萬噸生產(chǎn)線。該項目已在2008年底一次試車成功。并投入運轉(zhuǎn)，于2009年已通過部級鑒定。
　　
　　我公司對電廠脫硫石膏采用二步法方式進行干燥煅燒。二步法即將干燥和煅燒分別在兩種設(shè)備中完成。采用的有斯德氣流干燥和流態(tài)化爐組合，氣流干燥和回轉(zhuǎn)窯組合。下面介紹以蒸汽為熱源的二步法煅燒工藝。以蒸汽為熱源是適合電廠生產(chǎn)半水石膏的熱源形式。以電廠蒸汽為熱源，其蒸汽一般壓力為0.8～1.6MPa，蒸汽溫度為180～300℃。

　　陽邏電廠為年產(chǎn)10萬噸建筑石膏粉的生產(chǎn)線。以蒸汽為熱源，蒸汽溫度為300 ℃，壓力為1.6MPa。根據(jù)硫石膏特點經(jīng)比較選擇采用斯德干燥機進行干燥，選用流態(tài)化爐進行煅燒。生產(chǎn)建筑石膏粉。


在華能陽邏電廠的二步法煅燒工藝所獲得的產(chǎn)品性能指標

建筑熟石膏粉性能參數(shù)表
項目		計量單位	國家優(yōu)等品標準	陽電脫硫石膏
抗折強度（2h）		MPa	2.5	3.85
抗壓強度（2h）		MPa	4.9	8.95
凝結(jié)時間	初凝	Min：s	6：00	10：30
	終凝	Min：s	30：00	16：00
標準稠度用水量		%		64

 　

建筑熟石膏粉放射性指標
項目	計量單位	檢測數(shù)據(jù)	放射性指標
鐳含量226 Ra	Bq/Kg	4.46	國家標準GB6566—2002	陽電脫硫石膏
釷含量232 Th	Bq/Kg	0.33	內(nèi)照射指數(shù)：1.0	內(nèi)照射指數(shù)：0.0
鉀含量 40 K	Bq/Kg	11.57	外照射指數(shù)：1.0	外照射指數(shù)：0.0

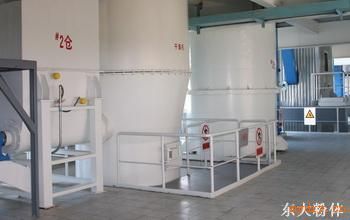

詳細設(shè)備應(yīng)用圖例如下：

　　




更多現(xiàn)場如下：

更多圖片()　

示例二：制作水泥緩凝劑（年產(chǎn)20萬噸緩凝劑）

　　采用煤為熱源，利用燃燒煙氣，用斯德煅燒爐一步法工藝，將收到的磷石膏，經(jīng)篩分除雜除鐵，由輸送機輸入煅燒爐內(nèi)，煅燒后的磷石膏和二水石膏混合，再經(jīng)造粒形成球狀緩凝劑產(chǎn)品。





示例三：石膏砌塊工藝

　　采用一步法、二步法煅燒工藝將磷、硫石膏煅燒后，經(jīng)過進一步調(diào)配、混合，進入砌塊生產(chǎn)機，可生產(chǎn)出高強石膏建筑砌塊。
